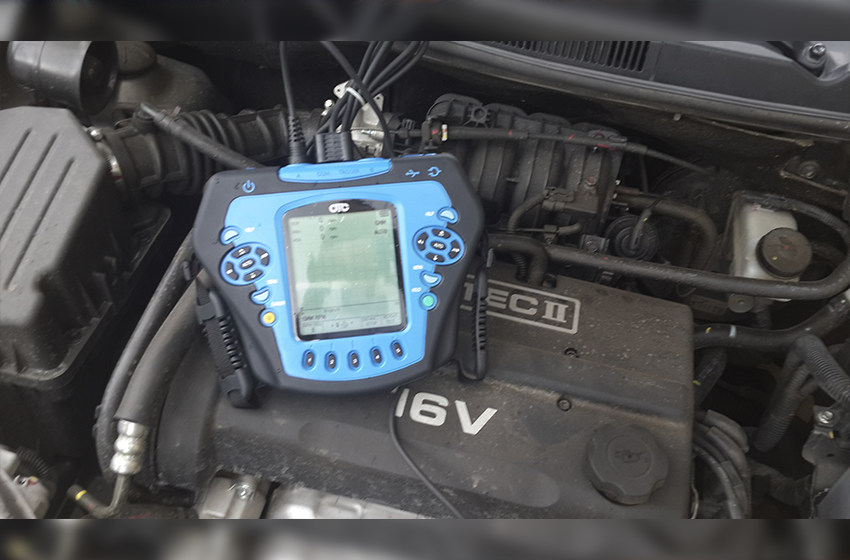

Aprende a utilizar el osciloscopio en el sistema electrónico de los vehículos

Objetivo del Curso

Capacitar al participante en el uso práctico del osciloscopio automotriz para diagnosticar fallas electrónicas en vehículos a gasolina, diésel y eléctricos, mediante la interpretación de señales eléctricas generadas por sensores, actuadores y módulos de control, optimizando tiempos y costos en el proceso de reparación.

Temario General

1. Fundamentos de la señal eléctrica en automoción

• ¿Qué es una señal eléctrica?
• Cómo se forman las señales eléctricas en los vehículos.
• Formas y características de una señal (frecuencia, voltaje, ciclo de trabajo, amplitud).
• Tipos de señales: analógicas, digitales, PWM, y su función en el vehículo.

2. Introducción al osciloscopio automotriz

• ¿Qué es un osciloscopio y cómo funciona?
• Tipos de osciloscopios usados en el diagnóstico automotriz.
• ¿Qué características debe tener un buen osciloscopio automotriz?
• Consejos para elegir y comprar un osciloscopio adecuado.

3. Controles y configuración del osciloscopio

• Grupos de controles:
• Controles para manejar la pantalla (display).
• Controles para medición de voltaje.
• Controles para medición de tiempo y frecuencia.
• Ajustes previos antes de medir una señal.
• Uso de controles básicos y funciones especiales.

4. Procedimientos de medición en el vehículo

• Pasos básicos para medir señales eléctricas en sensores y actuadores.
• Medición de señales de sensores CKP (sensor de cigüeñal) y CMP (sensor de árbol de levas).
• Cómo medir desfasamiento o sincronía entre señales.
• Medición de corriente e intensidad eléctrica.
• Medición e interpretación de señales digitales lógicas y PWM.

5. Aplicaciones prácticas del osciloscopio

• Identificación de fallas por forma de onda.
• Pruebas de componentes electrónicos (sensores, inyectores, bobinas, etc.).
• Construcción de un generador de señales automotriz para prácticas.
• Casos reales de diagnóstico y solución de fallas con osciloscopio.
