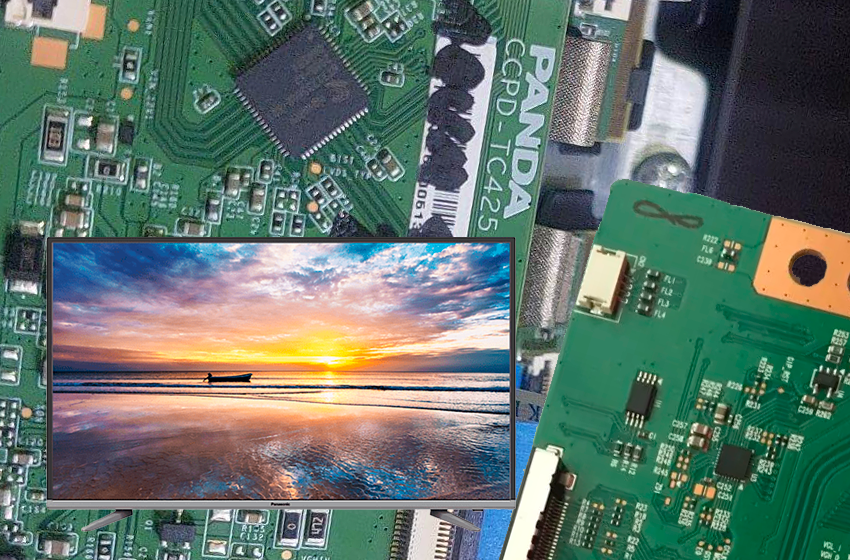

Fallas y Métodos de Prueba en Conversores en Tarjetas T-CON en Pantallas LED

 Fallas y Métodos de Prueba en Conversores en Tarjetas T-CON en Pantallas LED

Objetivo: Brindar a los participantes los conocimientos y habilidades necesarios para identificar, diagnosticar y solucionar fallas en los conversores de voltaje presentes en las tarjetas T-CON de pantallas LED, mediante el uso de métodos de prueba prácticos y herramientas de medición, enfocándose en voltajes clave como VGH, VGL, VDD y VA, así como en la evaluación térmica, de corriente y cortocircuitos en circuitos críticos.

1. Fundamentos del multiconversor en tarjetas T-CON

  • Principio de funcionamiento del multiconversor.
  • Voltajes típicos generados en pantallas HD: VGH, VGL, VDD, VA.
  • Importancia del multiconversor en el control de imagen.

2. Diagnóstico y reemplazo del voltaje VGH y VGL

  • Función de VGH y VGL en el manejo de los transistores del panel.
  • Cómo se generan y cómo se sustituyen en caso de falla.
  • Fallas comunes por ausencia o inestabilidad de estos voltajes.
  • Métodos de medición y análisis.

3. Generación y prueba de los voltajes VDD y VA

  • Definición y diferencias entre VDD (lógica) y VA (alimentación de la T-CON).
  • Técnicas para su generación estable.
  • Fallas frecuentes por ausencia o incorrecta regulación.
  • Efectos en la calidad de imagen o apagado del panel.

4. Conversores y voltajes en tarjetas T-CON de pantallas Full HD

  • Diferencias estructurales entre T-CON de pantallas HD y Full HD.
  • Adaptaciones de voltaje y diseño en alta resolución.
  • Consideraciones en el análisis y prueba de conversores para Full HD.

5. Conversor para el circuito HFR (High Frame Rate)

  • Función del circuito HFR en pantallas LED.
  • Características del conversor asociado.
  • Fallas comunes y diagnóstico del circuito HFR.

6. Pruebas de corto circuito en tarjetas T-CON

  • Identificación de fallas por corto en los conversores.
  • Técnicas de diagnóstico con multímetro y análisis visual.
  • Zonas críticas de prueba y protección de los componentes.

7. Pruebas térmicas en circuitos críticos

  • Medición de temperatura en el circuito multiconversor.
  • Prueba de temperatura en el circuito gamma.
  • Identificación de fallas por sobrecalentamiento.
  • Herramientas recomendadas para medición térmica.

8. Pruebas de corriente en la T-CON (procesamiento de señal LVDS a mini-LVDS)

  • Evaluación del consumo de corriente en el procesamiento de imagen.
  • Conversión de señal desde LVDS a mini-LVDS.
  • Fallas en la transmisión de datos y diagnóstico de señal.
  • Técnicas de prueba para verificar funcionamiento del procesador de imagen.

IMPARTIDO POR EL ING. JORGE LUIS HDZ CARDENAS

PODRAS VER TUS CLASES A PARTIR DEL 19 DE MAYO A LAS 8:00 PM (TIEMPO CENTRO DE MÉXICO)


4 CLASES POR SEMANA – LUNES A JUEVES – 2 SEMANAS

DURACIÓN 2 HRS X CLASE  – 8 CLASES EN TOTAL

COSTO POR SEMANA: $220.00 MXN / $13.00 USD

EN EL PAGO TOTAL, APLICA DESCUENTO DEL 10%: $396.00 MXN /  $24.00 USD COSTO TOTAL

*La ventaja es que si llevas tus pagos puntuales y al corriente, y no puedes ver la clase en el horario marcado no te preocupes, al día siguiente estará tu clase en tu aula y podrás ver la repetición. *Las repeticiones de las clases estarán disponibles en tu aula virtual durante *8 meses después del termino del curso.

Ya puedes pagar con tu tarjeta de crédito o débito desde nuestro portal de internet, sólo debes seleccionar si lo deseas pagar por SEMANA o en su totalidad.

FORMAS DE PAGO EN EFECTIVO O POR TRANSFERENCIA:

CONFIRMACIÓN DE PAGO

Si efectuó el deposito favor de enviar su ficha de pago al correo cicap.edu@hotmail.com o al Whatsapp +52 1 55 7987 9093.

Con los siguientes datos:
– Fecha de pago
– Cantidad depositada
– Número de movimiento o autorización
– Nombre del curso, conferencia o tema
– Adjuntar ficha de deposito

Después de verificar su pago, se le enviará por correo electrónico la siguiente información:

– Usuario y contraseña

– Un enlace para que pueda ingresar a su aula virtual de su curso
